Фильтр СДЖ 600 (Сетчатый дренажный жидкостный)

Описание

Фильтры типа СДЖ предназначены для очистки нефтепродуктов, нефти и прочих жидкостей от твердых взвешенных механических частиц/примесей размером более 200 микрон (0,2 мм) и парафино-смолистых отложений.

Фильтры типа СДЖ устанавливаются на трубопроводы с условным проходом от 80 мм до 700 мм, и на условное давление 1,6, 2,5, 4,0 и 6,3 МПа. Установка производится установках нефтеперерабатывающей, химической, нефтяной и газовой отраслях промышленности.

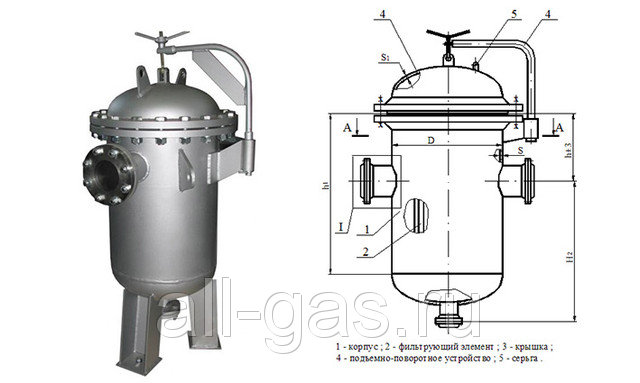

Фильтр типа СДЖ изготавливается в виде вертикального цилиндрического аппарата со съёмной крышкой. Внутри корпуса фильтра устанавливается сетчатый фильтр-элемент, усиленный специальным каркасом. Нижняя часть фильтра выполняется в виде эллипса и комплектуется отводом для дренажа.

Маркировка фильтров типа СДЖ выглядит следующим образом:

СДЖ - аббревиатура фильтра, 600 - условный проход фильтра, 1,6 - условное давление (может быть 1,6, 2,5, 4,0 и 6,3 МПа), 1 - конструктивное исполнение (1 - фланцевое исполнение, 2 - исполнение под приварку), 2 - исполнение по материалу (всего 4 вида исполнения), Т - фильтр с термообработкой сварочных швов, И - с элементами для крепления теплоизоляции к корпусу фильтра.

Для заказа фильтра СДЖ необходимо предоставлять следующие данные:

- Условный диаметр;

- Условное давление;

- Тип присоединения;

- Рабочее давление;

- Рабочая среда;

- Климатическое исполнение или диапазон температур окружающей среды;

- Температура среды;

- Степень фильтрации;

- Пропускная способность;

- Требования по сейсмоустойчивости;
